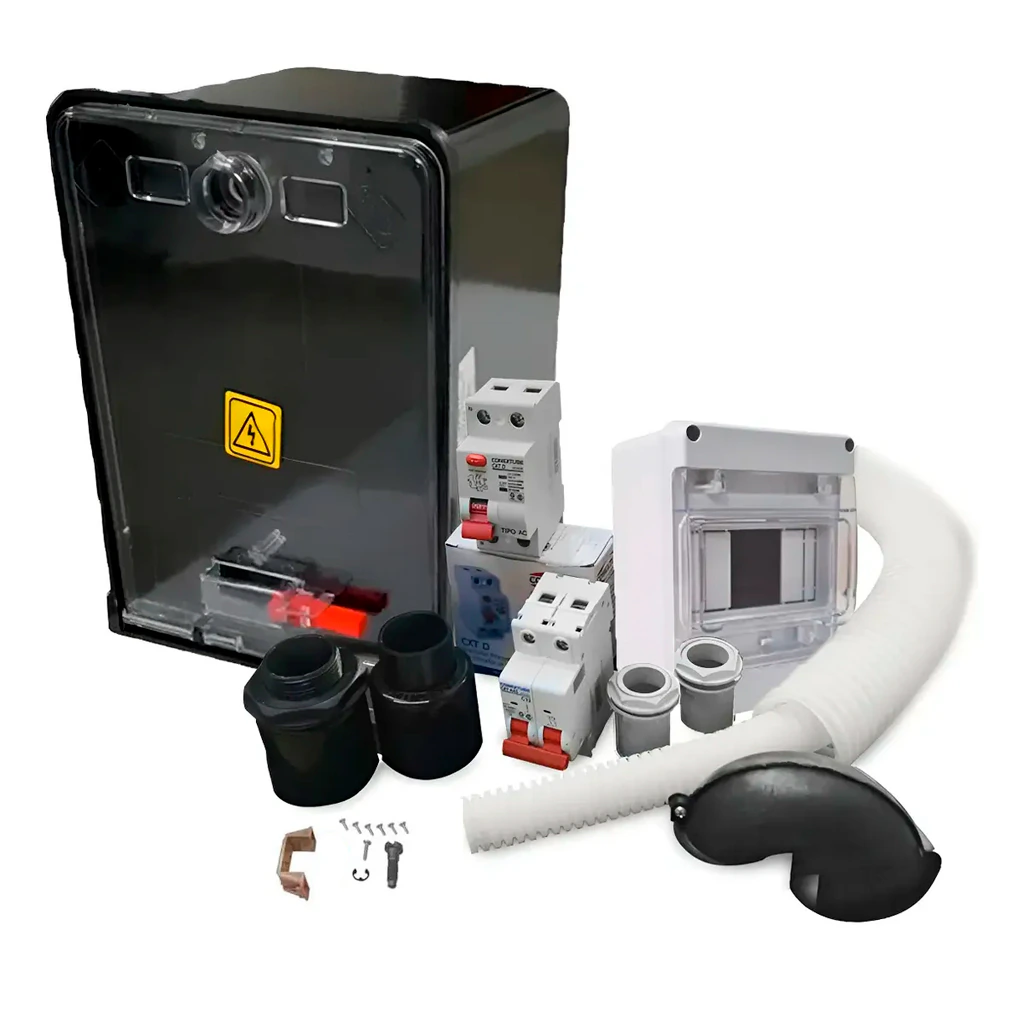

El kit incluye:
1. Caja para medidor monofásico Conextube
Las dimensiones de 260 x 165 x 180 mm corresponden a la caja de medidor monofásico Conextube utilizada en esta familia de kits.
2. Tablero exterior Conextube
Conextube identifica esta familia como Tablero Pilar DIN IP55 para 4 polos/módulos, destinado a instalaciones de medición y protección.
3. Interruptor termomagnético bipolar Conextube
La ficha actual de Conextube indica para la línea CXT A tensiones nominales de 215/415 V, curva C y calibres que incluyen 50 A. Para los calibres de 50 y 63 A, el poder de ruptura especificado es de 3000 A.
4. Interruptor diferencial bipolar Conextube
La línea CXT D de Conextube contempla diferenciales de 25, 40 y 63 A, en configuraciones de 2 y 4 polos, con sensibilidad de 30 mA y versiones AC y A Si.
5. Caño corrugado para instalación
Esta configuración aparece especificada en las publicaciones del kit de medición monofásico Conextube.
6. Accesorios de conexión
Los accesorios forman parte de la configuración comercial del kit de medición monofásico Conextube.
La caja principal del conjunto está destinada al alojamiento del medidor de energía monofásico.
Sus dimensiones son:
260 mm de ancho x 165 mm de alto x 180 mm de profundidad
La caja pertenece a la línea Conextube para medición monofásica y está fabricada en material aislante. Los sistemas de medición Conextube contemplan cajas con posibilidad de precintado y soluciones de doble aislación para las instalaciones de medición.
Importante: el kit incluye la caja para colocar el medidor, pero NO incluye el medidor de energía eléctrica.
El segundo gabinete del kit está destinado a alojar las protecciones eléctricas.
Cuenta con:
El kit incorpora una termomagnética bipolar CXT A de 50 A y curva C.
Al ser bipolar, actúa sobre los dos conductores del circuito monofásico. La curva C está destinada a cargas de uso general y mixto.
Según la documentación técnica actual de Conextube, la línea CXT A se fabrica bajo IEC 60898-1, con certificaciones IRAM/SE, y dispone de identificación visual de tres estados.
También incluye un interruptor diferencial bipolar de 63 A, clase AC y 30 mA.
El diferencial está destinado a detectar corrientes residuales de fuga y brindar protección frente a contactos indirectos y fallas de aislamiento.
La línea CXT D está fabricada bajo IEC 61008-1 y contempla diferenciales bipolares de 63 A con sensibilidad de 30 mA.
El conjunto incorpora los elementos necesarios para realizar la canalización entre los distintos componentes del pilar:
Caño corrugado de 50 mm
Caño corrugado de 25 mm
Accesorios
