Llave Rotativa A Levas TBCIN EP4-75 – Tetrapolar 75A 380V
La TBCIN EP4-75 es una llave rotativa a levas tetrapolar, diseñada para maniobrar y conmutar circuitos eléctricos mediante un selector giratorio. Su configuración de 4 polos permite actuar sobre cuatro conductores simultáneamente, según el esquema de conexión correspondiente.
Este modelo funciona como conmutadora de dos vías con posición cero, con posiciones 1-0-2. Esto permite seleccionar entre dos circuitos o fuentes, pasando por una posición intermedia de desconexión.
Con una corriente nominal de 75A y una tensión de servicio de 380Vca, es una solución para aplicaciones industriales, tableros eléctricos y circuitos que requieren una maniobra manual mediante llave rotativa.

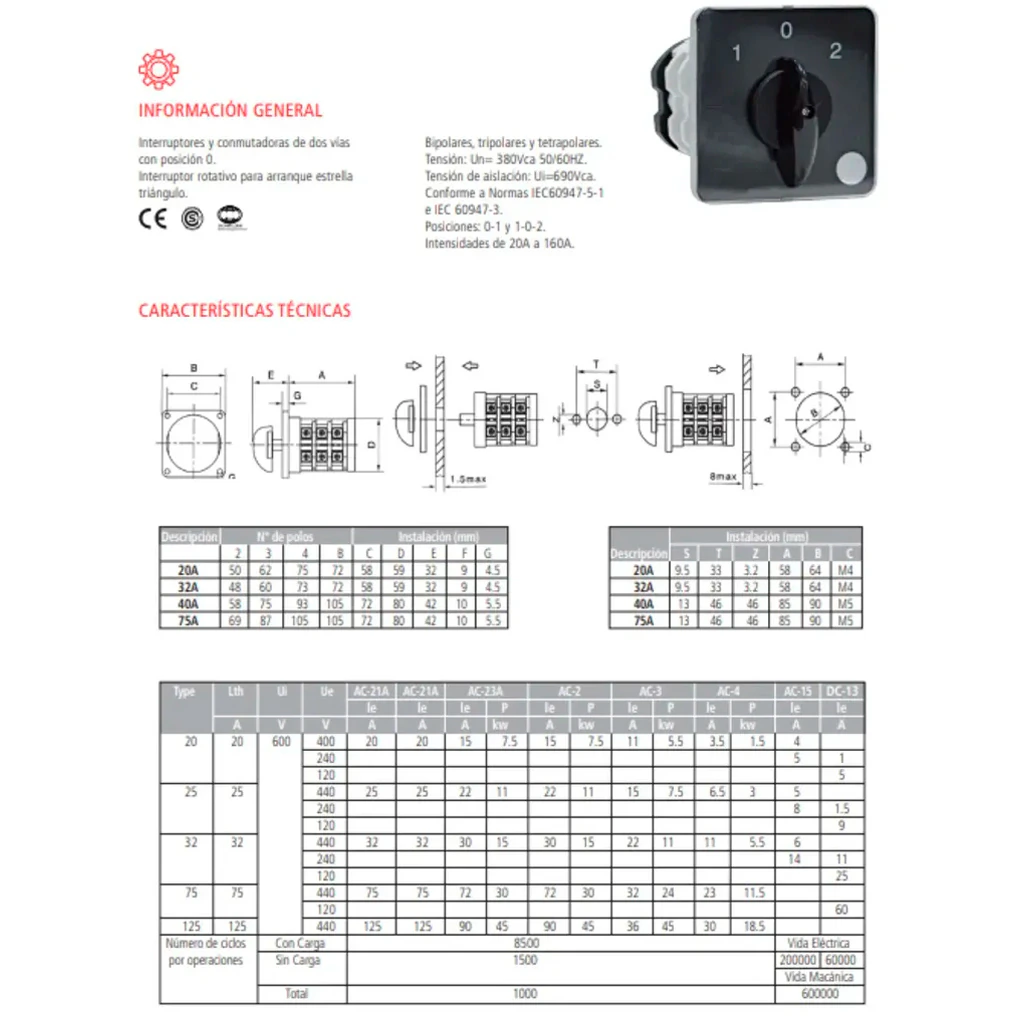

Características técnicas:
Marca: TBCIN
Serie: EP
Modelo: EP4-75
Tipo: llave rotativa a levas
Función: conmutadora de dos vías
Cantidad de polos: 4
Corriente nominal: 75A
Tensión de servicio: 380Vca
Frecuencia: 50/60Hz
Tensión de aislación: 690Vca
Posiciones: 1-0-2
Color: negro
Normas indicadas por el fabricante: IEC 60947-5-1 e IEC 60947-3
¿Cómo funciona la posición 1-0-2?
Posición 1: selecciona el primer circuito o vía.
Posición 0: deja la llave en posición de desconexión.
Posición 2: selecciona el segundo circuito o vía.
La función concreta depende del esquema de cableado y de cómo se conecten los conductores a los bornes del dispositivo.
Aplicaciones:
Tableros eléctricos industriales
Conmutación manual de circuitos
Selección entre dos fuentes o alimentaciones compatibles
Maniobra de circuitos eléctricos
Instalaciones trifásicas con neutro cuando corresponda al esquema
Equipos y máquinas industriales
Sistemas de distribución eléctrica
Ventajas de una llave rotativa a levas
Su accionamiento giratorio permite seleccionar manualmente la posición de funcionamiento. La configuración tetrapolar permite maniobrar cuatro polos, mientras que el sistema 1-0-2 brinda dos posiciones de selección y una posición intermedia de desconexión.
Importante: antes de instalarla, verificá que la función de conmutación, la corriente de empleo y el esquema de conexión sean adecuados para la aplicación. La capacidad admisible puede variar según el tipo de carga; no debe elegirse únicamente por su corriente nominal de 75A. La instalación debe realizarse con el circuito desenergizado y por personal capacitado.
