El TBCin DM-25SC es un medidor electrónico de energía diseñado para instalaciones monofásicas, con montaje en riel DIN y formato compacto de 1 módulo.
Permite realizar la medición directa del consumo de energía activa, mostrando la información mediante un display LCD.
Su formato modular facilita la instalación dentro de tableros eléctricos y espacios donde se necesita incorporar un medidor de consumo ocupando poco espacio.
Las especificaciones corresponden a la ficha técnica de TBCin para el modelo DM-25SC.
El DM-25SC está diseñado para medir de forma directa el consumo de energía activa, expresado en kWh.
Es una solución práctica para incorporar medición de consumo en instalaciones monofásicas sin utilizar un equipo de mayor tamaño.
Su funcionamiento electrónico permite visualizar la lectura mediante el display frontal del dispositivo.
Una de las principales ventajas del DM-25SC es su formato compacto.
El medidor ocupa solamente 1 módulo DIN, permitiendo instalarlo en tableros eléctricos junto con otros dispositivos modulares.
Esto resulta especialmente útil cuando el espacio disponible dentro del tablero es reducido.
Módulos DIN: 1
El DM-25SC utiliza conexión directa, por lo que está diseñado para realizar la medición sin necesidad de transformadores de corriente externos.
La capacidad indicada por el fabricante es de 5/30A, con una intensidad nominal de 5A y capacidad de carga de hasta 30A.
El equipo incorpora un display LCD de 6 dígitos + 1, utilizado para visualizar la lectura de energía.
La pantalla se encuentra integrada en el frente del medidor, facilitando la consulta de la medición una vez instalado en el tablero.

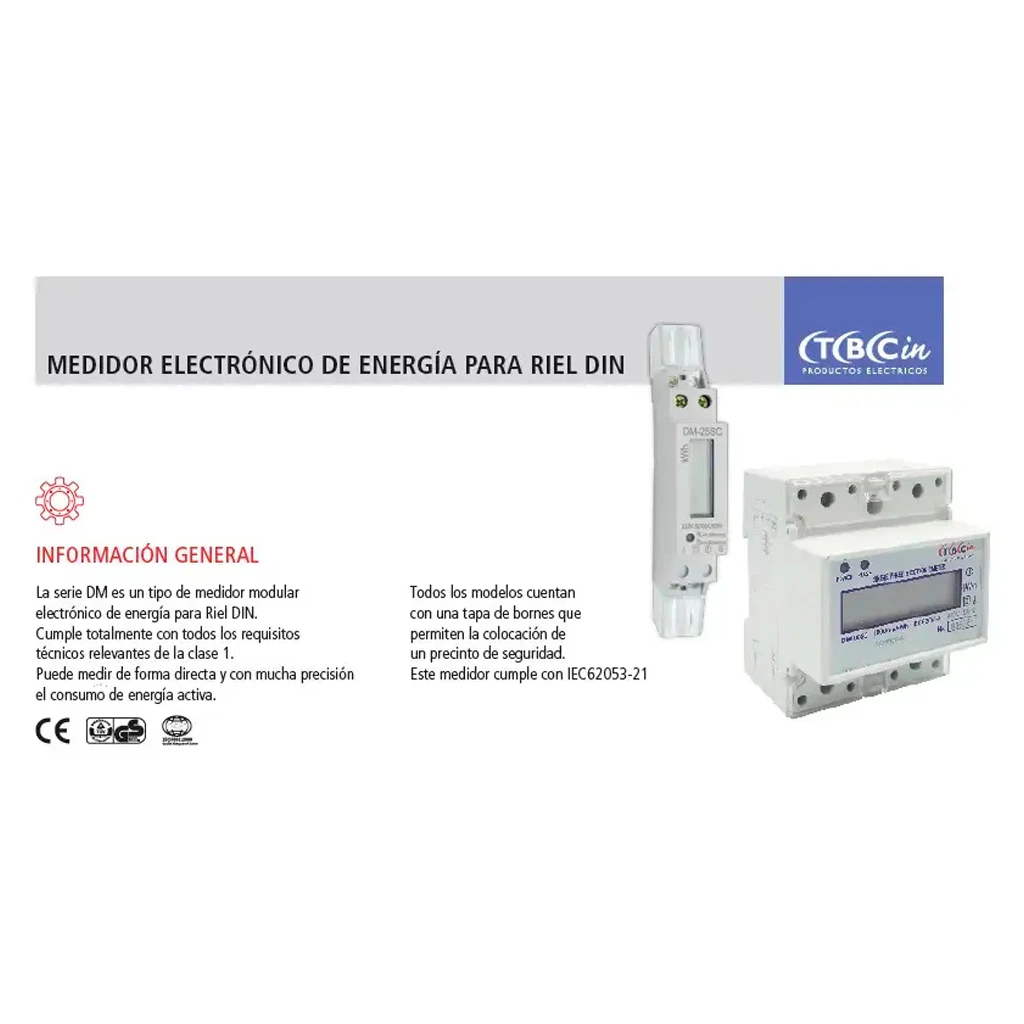

El TBCin DM-25SC cuenta con clase de exactitud 1.0, de acuerdo con la documentación del fabricante.
Además, la serie de medidores electrónicos TBCin cumple con los requisitos técnicos relevantes de la clase 1 y con la norma IEC 62053-21.
El medidor cuenta con una tapa de bornes que permite la colocación de un precinto de seguridad.
Esta característica facilita el control de acceso a las conexiones del equipo una vez instalado.
El DM-25SC posee un grado de protección IP54, según la ficha técnica oficial de TBCin.
Por su formato modular y montaje sobre riel DIN, puede incorporarse a diferentes tipos de tableros eléctricos destinados a instalaciones monofásicas.
Es una alternativa para aplicaciones donde se necesita registrar el consumo de energía de una instalación o circuito monofásico.

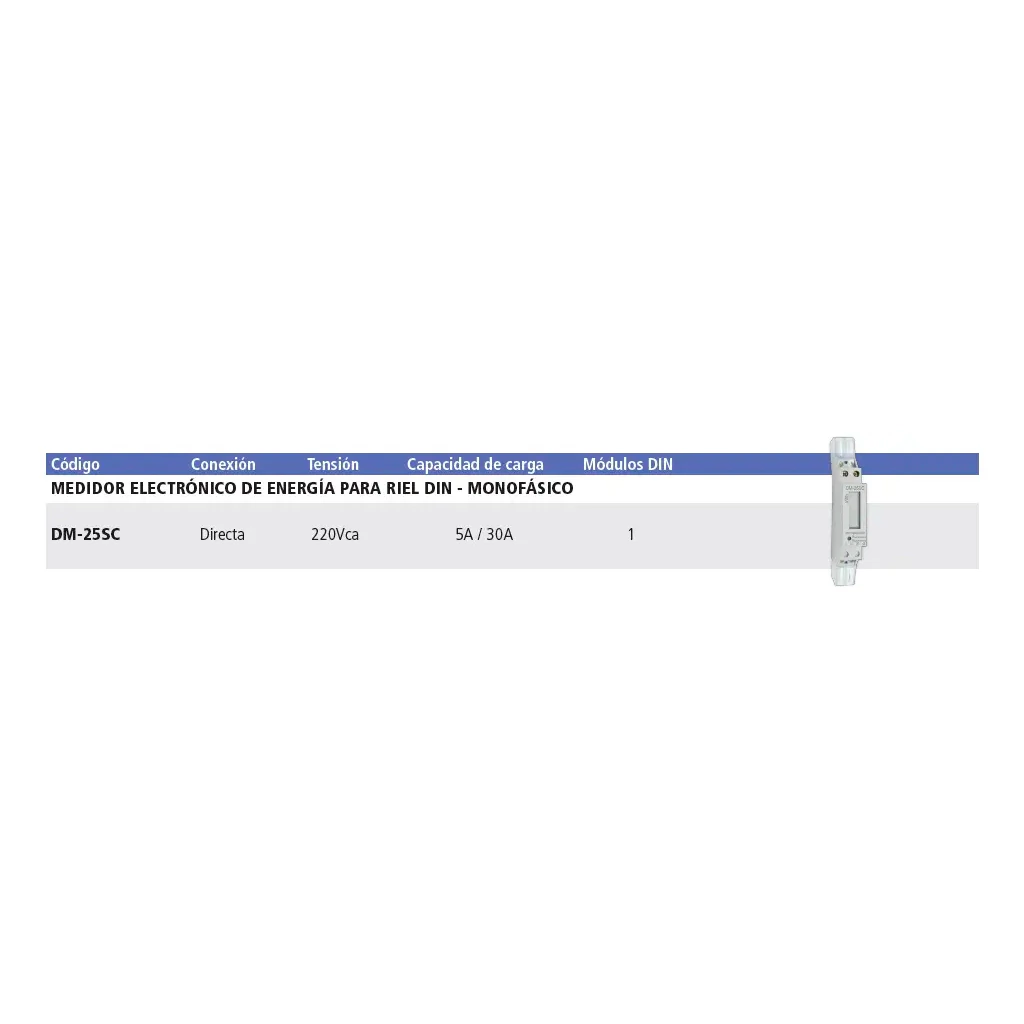

Marca: TBCin
Modelo: DM-25SC
Tipo: Medidor electrónico de energía
Fase: Monofásico
Conexión: Directa
Tensión: 220VCA
Frecuencia: 50Hz
Intensidad nominal: 5A
Capacidad de carga: 5/30A
Módulos DIN: 1
Clase de exactitud: 1.0
Display: LCD de 6 dígitos + 1
Constante de energía activa: 1600 imp/kWh
Corriente de arranque aprox.: 0,4% Ib
Protección: IP54
Peso: 94g
Dimensiones: 132 (91) × 18 × 65mm
Norma: IEC 62053-21
El TBCin DM-25SC puede utilizarse para medición de consumo eléctrico en instalaciones monofásicas.
Algunas aplicaciones posibles:
La publicación incluye:
El DM-25SC es un medidor de energía, no un protector de tensión ni una llave termomagnética.
Su función es medir el consumo de energía activa en una instalación monofásica.
La instalación eléctrica debe realizarse respetando el esquema de conexión y las indicaciones del fabricante.
El TBCin DM-25SC es un medidor electrónico monofásico de energía de 220VCA, con conexión directa, capacidad 5/30A, montaje en 1 módulo DIN y display LCD.
Su formato compacto permite incorporarlo fácilmente a tableros eléctricos para realizar mediciones de consumo de energía activa.
